Per comuni e gestori di strade e autostrade
Aste luminose LED per il vostro spazzaneve
Segnalazione visibile da entrambi i lati per lame sgombraneve: bianca in avanti per il traffico in senso opposto, rossa all’indietro per il conducente. Tubo in policarbonato stabilizzato UV e adattatore per asta in acciaio inox – prodotto in Germania per il servizio invernale.
L’asta luminosa viene inserita sull’asta di delimitazione al bordo esterno della lama e indica la larghezza dello spazzaneve: bianca in avanti, rossa all’indietro. Acciaio inox, policarbonato stabilizzato UV e corpo completamente sigillato.
Alta luminosità
50 cm di lunghezza luminosa dietro un diffusore opalino – uniforme, senza singoli punti luce.
Bianco ca. 70 cd · Rosso ca. 5 cd · Luce fissa
Costruzione robusta
Tubo in policarbonato trasparente stabilizzato UV con profilo in alluminio continuo come supporto.
Tubo Ø 25 mm · lunghezza totale 911 mm
Stagna e senza manutenzione
Fornita completamente sigillata. L’asta non contiene parti che richiedano manutenzione.
Grado di protezione IP6K9K · −40 … +60 °C
Adatta all’impianto di bordo
Per impianti di bordo a 22–37 V DC, protetta contro inversione di polarità e sovratensione. Si accende insieme alla luce di posizione.
22–37 V DC · 3 ± 0,5 W
Fornita pronta
Fornita con adattatore per asta e cavo da 1,5 m collegato in modo fisso. Montaggio a cura di un’officina specializzata.
Adattatore in acciaio inox Ø 30 mm · 1.4401
Omologazione in corso
Le procedure presso KBA e TÜV sono in corso e prossime alla conclusione.

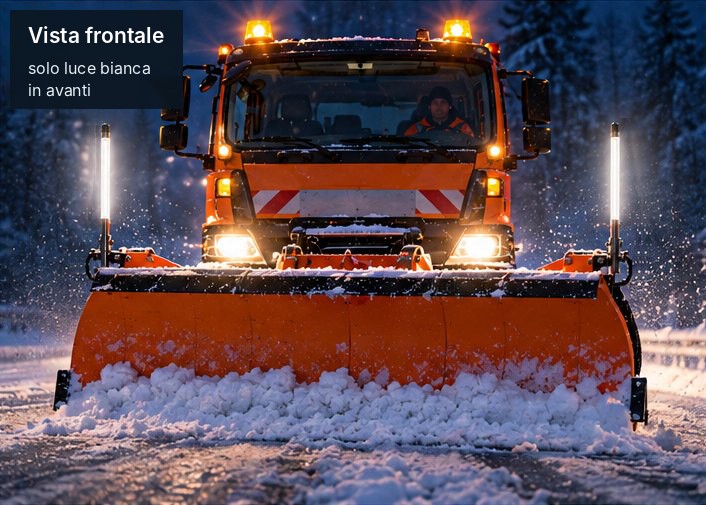

Vista frontale: la luce bianca mostra al traffico in senso opposto l’effettiva larghezza di sgombero. (visualizzazione realizzata con l’assistenza dell’IA)
In ogni condizione di luce
La larghezza dello spazzaneve sempre sotto controllo
Bianca in avanti per il traffico in senso opposto, rossa all’indietro per il conducente – di giorno, al crepuscolo, di notte e con la neve in caduta.
Visualizzazione realizzata con l’assistenza dell’IA: larghezza dello spazzaneve in quattro condizioni di luce.
IP6K9KGrado di protezione, idoneo alla pulizia ad alta pressione
500 mmlunghezza luminosa, su entrambi i lati
−40 … +60 °CTemperatura d’esercizio
22–37 V DCCollegamento alla tensione di bordo

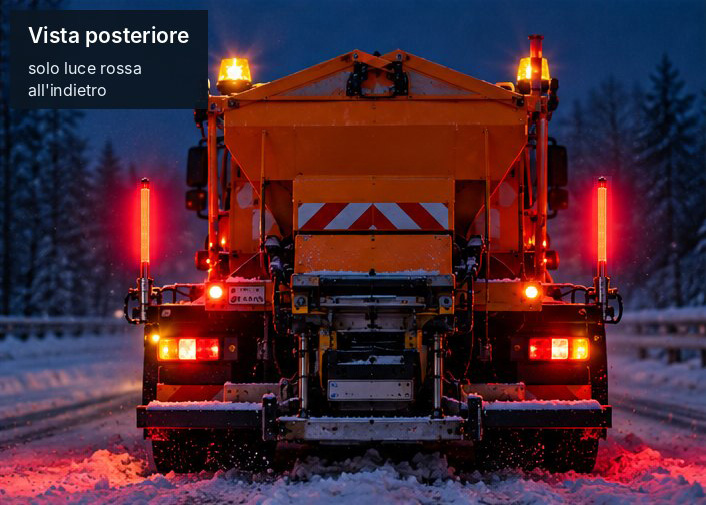

Vista posteriore: solo luce rossa all’indietro – il conducente vede sempre dove termina la lama. (visualizzazione realizzata con l’assistenza dell’IA)
Bianco davanti · Rosso dietro
Davanti, dietro, ai lati – sempre visibile
Lato bianco – in avanti
Mostra al traffico in senso opposto l’effettiva larghezza di lavoro dello spazzaneve.
Lato rosso – all’indietro
Il conducente vede sempre dove termina la lama sgombraneve – anche con neve in caduta e di notte.
Sempre orientata correttamente
L’asta è dotata internamente di antirotazione: con l’uscita del cavo rivolta all’indietro, il lato bianco punta automaticamente in avanti. Un’asta luminosa per lato dello spazzaneve, fissata con 6 viti (2 Nm).
Bianco · in avantiRosso · all’indietroAdattatore inox
Vista d’insieme: una superficie luminosa, due colori – senza modifiche, senza un secondo componente.
Lato biancoLato rosso6 × M5 · 2 Nm
Primo piano: transizione dal tubo luminoso all’adattatore in acciaio inox, montaggio con antirotazione.
911 mmLunghezza totale
50 cmSuperficie luminosa
0,8 kgper asta
IP6K9KGrado di protezione
Il prodotto
Bianco in avanti. Rosso all’indietro.
Un’asta, due colori di luce: l’asta è protetta internamente contro la rotazione – con l’uscita del cavo rivolta all’indietro, il lato bianco punta automaticamente nel senso di marcia.
Lato anteriore · bianco
Mostra al traffico in senso opposto l’effettiva larghezza di lavoro.
1234
Tubo luminosoPolicarbonato stabilizzato UV, Ø 25 mm, con diffusore opalino.
Adattatore per astaAcciaio inox 1.4401, Ø 30 mm. Si inserisce sull’asta di delimitazione o sull’elemento elastico (max. Ø 25,5 mm), profondità di inserimento 108 mm.
Uscita cavoCavo da 1,5 m, bipolare, collegato in modo fisso. In fase di montaggio è rivolta all’indietro.
Fissaggio6 viti M5 × 8 (acciaio inox A4), serrate a 2 Nm.
Lato posteriore · rosso
Il conducente vede sempre dove termina la lama sgombraneve.
Dati tecnici
LED-Leuchtstab SPL-A-R1
Tutti i valori a colpo d’occhio. Le istruzioni dettagliate di uso e montaggio sono disponibili in PDF.
Caratteristica
ValoreTipo SPL-A-R1 · Art. n. 200159
Luce
Funzione
Luce di ingombro per spazzaneve, bianca in avanti, rossa all’indietro
Lato 1 (anteriore)
50 cm di modulo LED bianco, ca. 70 cd, luce fissa
Lato 2 (posteriore)
50 cm di modulo LED rosso, ca. 5 cd, luce fissa
Misurazione intensità luminosa
Valori indicativi (luxmetro, distanza 1 m, ambiente oscurato)
Diffusore
opalino, su entrambi i lati
Sorgente luminosa
LED, non sostituibile
Parte elettrica
Campo di tensione in ingresso
22–37 V DC
Corrente assorbita
125 mA a 24 V
Potenza assorbita
3 ± 0,5 W a 24 V
Funzioni di protezione
contro inversione di polarità e sovratensione
Cavo di collegamento
1,5 m, bipolare, collegato in modo fisso, estremità libera
Meccanica e ambiente
Dimensioni
Ø 25 × 911 mm (lunghezza 911 mm)
Adattatore per asta
Ø 30 mm, acciaio inox 1.4401
Alloggiamento
Asta di delimitazione o elemento elastico max. Ø 25,5 mm, profondità di inserimento 108 mm
Massa
ca. 0,8 kg
Grado di protezione
IP6K9K
Temperatura d’esercizio
−40 … +60 °C
Materiali
Tubo luminoso in policarbonato stabilizzato UV; profilo in alluminio continuo; adattatore e tappi terminali in acciaio inox 1.4401, sigillati con O-ring
Dotazione
Asta luminosa con adattatore per asta e cavo (1,5 m), 6 viti a testa cilindrica M5 × 8 (acciaio inox A4), istruzioni di uso e montaggio
Commercio e omologazione
Garanzia
secondo le disposizioni di legge
Prezzo e tempi di consegna
su richiesta, prezzi a scaglioni per comuni, rivenditori e costruttori di spazzaneve
InserireInfilare l’asta dall’alto sull’asta di delimitazione fino all’appoggio sul perno di arresto (108 mm).
OrientareUscita cavo all’indietro – così il lato bianco si accende automaticamente in avanti (antirotazione interna).
Avvitare6 viti M5 × 8 con frenafiletti, serrate in sequenza incrociata a 2 Nm.
CollegareRosso (+) alla tensione di bordo commutata e protetta da fusibile, nero (−) a massa. L’asta si accende con la luce di posizione.
Utensili: chiave a brugola da 4 mm, chiave dinamometrica (2 Nm), frenafiletti a media resistenza, materiale per il collegamento elettrico. Montaggio e collegamento esclusivamente a cura di un’officina specializzata.
Domande frequenti
Risposte prima della richiesta
L’omologazione è già stata rilasciata?
Le procedure presso KBA e TÜV sono state richieste, sono in corso e prossime alla conclusione. Fino al rilascio non facciamo pubblicità con marchi di controllo o numeri di omologazione. Campioni per prove e campionature sono già richiedibili; le attestazioni saranno messe a disposizione dopo il rilascio.
L’asta luminosa si adatta al mio spazzaneve?
Sì, se il vostro spazzaneve ha un’asta di delimitazione o un elemento elastico con max. Ø 25,5 mm, la cui estremità superiore è tagliata ad angolo retto e sbavata e i cui 108 mm superiori sono dritti e non danneggiati. Questa misura è determinante, indipendentemente dal costruttore dello spazzaneve. In caso di scostamenti, contattateci.
Come si collega? Funziona anche a 12 V?
Si collega alla tensione di bordo commutata e protetta da fusibile e si accende insieme alla luce di posizione. Il cavo (1,5 m, bipolare, estremità libera) è collegato in modo fisso: rosso al positivo, nero a massa. Sono previste protezioni contro inversione di polarità e sovratensione. Funzionamento solo a 22–37 V DC (corrente assorbita 125 mA), non a 12 V. Per gli spazzaneve smontabili consigliamo un connettore impermeabile sull’attacco dello spazzaneve.
Chi la monta e dove si colloca?
Montaggio e collegamento sono a cura di un’officina specializzata, con un’asta per lato dello spazzaneve sull’asta di delimitazione esterna. La superficie luminosa si trova da 278 a 778 mm sopra l’estremità dell’asta; l’altezza di installazione viene scelta in modo da rispettare l’altezza prescritta dal piano stradale.
Quanto è luminosa?
Bianco in avanti ca. 70 cd, rosso all’indietro ca. 5 cd, ciascuno con 500 mm di lunghezza luminosa dietro un diffusore opalino, a luce fissa. I valori sono indicativi e derivano dalle nostre misurazioni (luxmetro, distanza 1 m, ambiente oscurato).
Resiste a sale, freddo e idropulitrici?
Grado di protezione IP6K9K, temperatura d’esercizio da −40 a +60 °C, tubo in policarbonato stabilizzato UV, adattatore e tappi terminali in acciaio inox 1.4401. Idropulitrice a una distanza minima di 30 cm e non direttamente sull’uscita del cavo. Niente solventi, benzina o oli sul policarbonato.
Devo eseguire manutenzione? E in caso di danni?
L’asta non richiede manutenzione e non deve essere aperta. A fine stagione controllare viti (2 Nm), cavo e connettore. Un’asta danneggiata (crepa nel tubo, umidità all’interno, cavo difettoso) non deve più essere utilizzata. Vale la garanzia legale; la sostituzione viene concordata caso per caso.
Prezzo, tempi di consegna, scaglioni, gara d’appalto?
Prezzo e tempi di consegna su richiesta, con prezzi a scaglioni per comuni, rivenditori e costruttori di spazzaneve. Scheda tecnica e testo di capitolato (in tedesco) sono scaricabili qui sopra, nella sezione Dati tecnici.
Omologazione e norme
Omologazione KBA e TÜV in dirittura d’arrivo
Le procedure di omologazione presso il Kraftfahrt-Bundesamt (KBA, ente federale tedesco per i trasporti su strada) e il TÜV sono state richieste, sono in corso e prossime alla conclusione.
State pianificando un acquisto o una gara d’appalto? Contattateci – vi informeremo sullo stato attuale e sulla data prevista.
Non appena le omologazioni saranno disponibili, metteremo qui a disposizione le attestazioni.
Campioni per prove e campionature sono già richiedibili ora.
Montaggio a cura di un’officina specializzata: un’asta luminosa per lato dello spazzaneve, secondo le norme di montaggio (UN-R48, StVZO – codice tedesco per l’immatricolazione e la circolazione dei veicoli) e la perizia di montaggio del veicolo.
Procedure in corsoVerifica prossima alla conclusione
Rilascio e attestazioniDisponibili in questa sezione
Montaggio
A cura di un’officina specializzata secondo le norme di montaggio (UN-R48, StVZO) e la perizia di montaggio del veicolo. Un’asta luminosa per lato dello spazzaneve.
Segnalazione
Per la segnalazione degli attrezzi montati si applicano le disposizioni dello StVZO. Misure e altezze per il vostro veicolo vengono chiarite dall’officina specializzata o dall’organismo di controllo.
Trasparenza
Fino al rilascio non indichiamo marchi di controllo né numeri di omologazione. Quanto dichiariamo è riportato nella scheda tecnica e nelle istruzioni.
